こちらではobniz PoCキットのJpegカメラキットの配線方法を説明します。

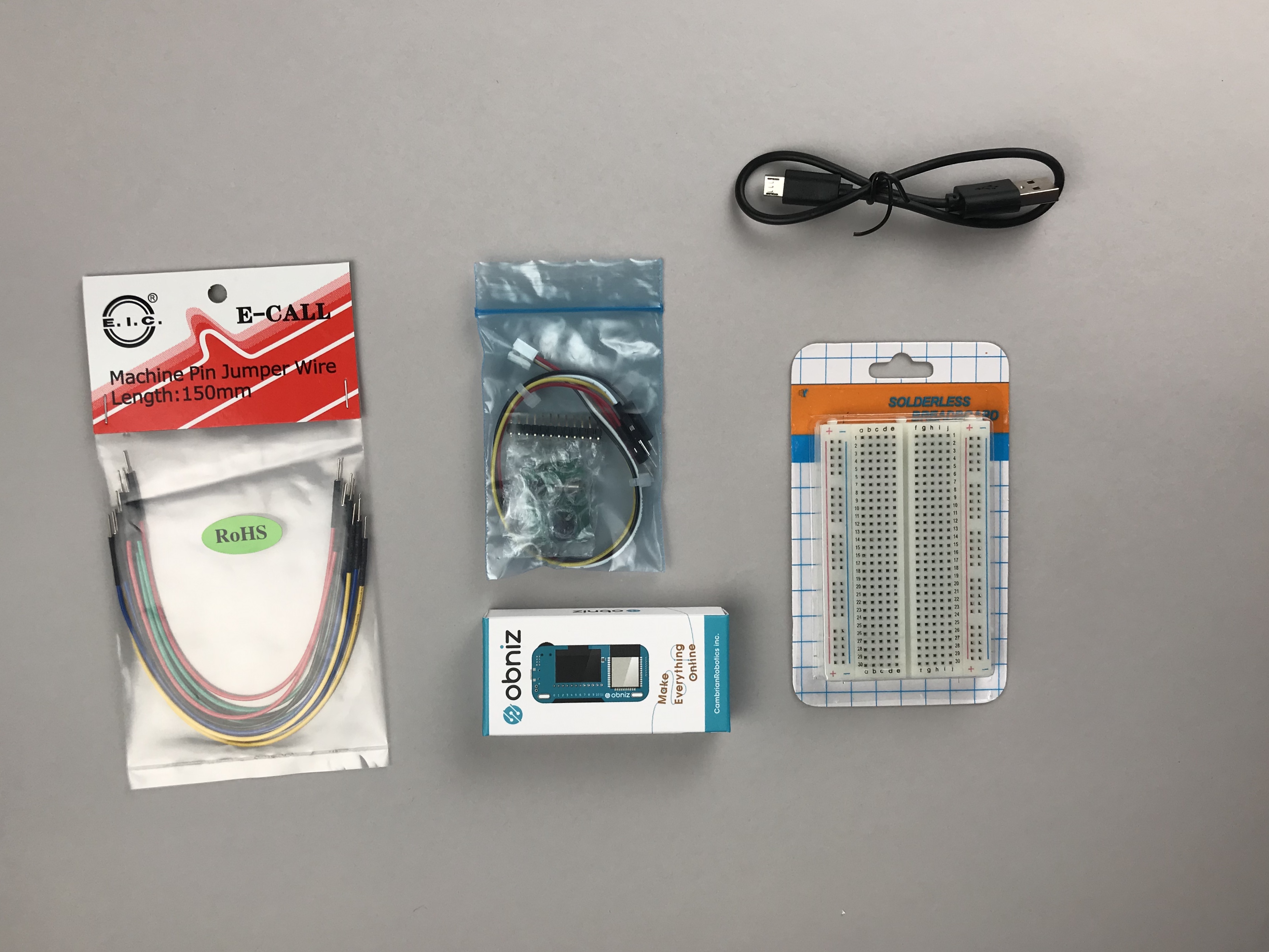

内容物
- obniz Borad
- カメラモジュール
- ブレッドボード
- ピンヘッダ
- USBケーブル
- コネクタケーブル
- ジャンパワイヤー

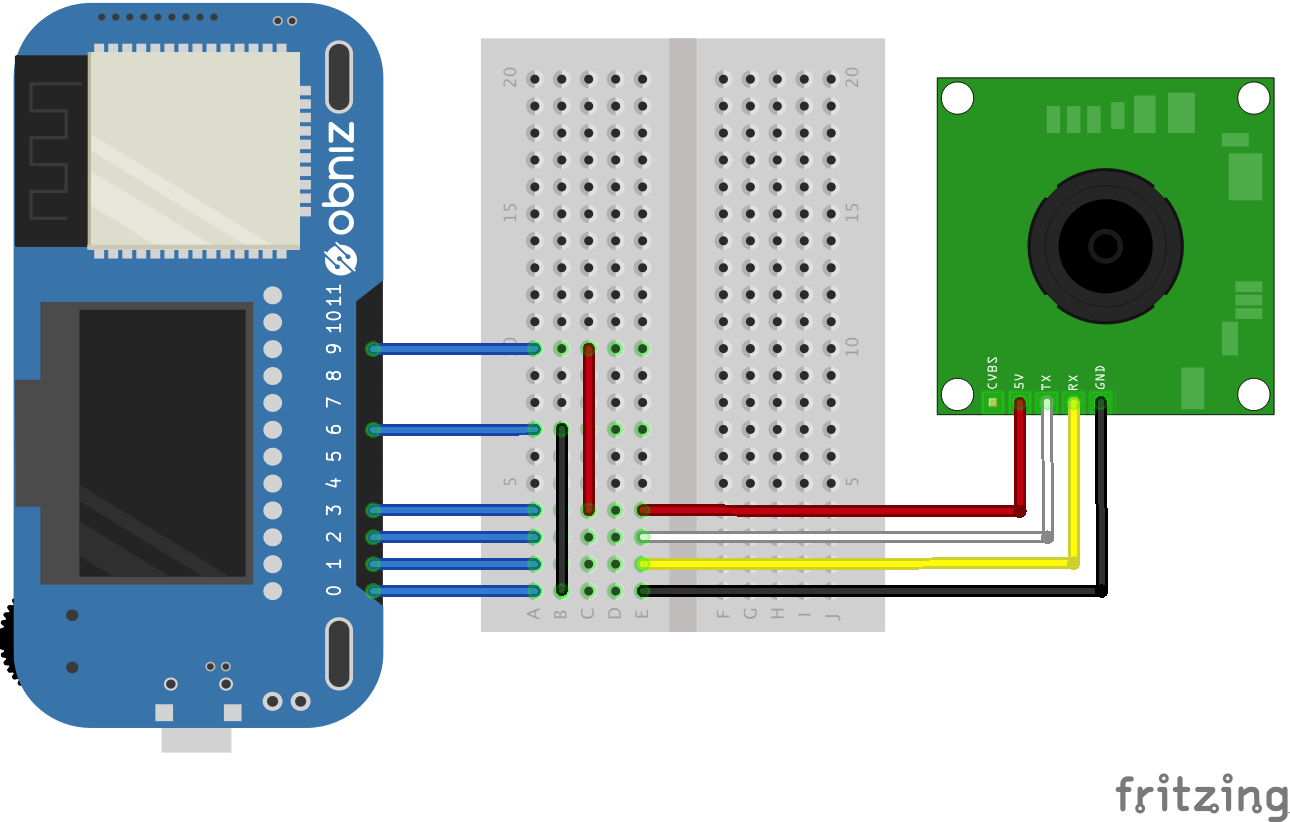

配線図
配線

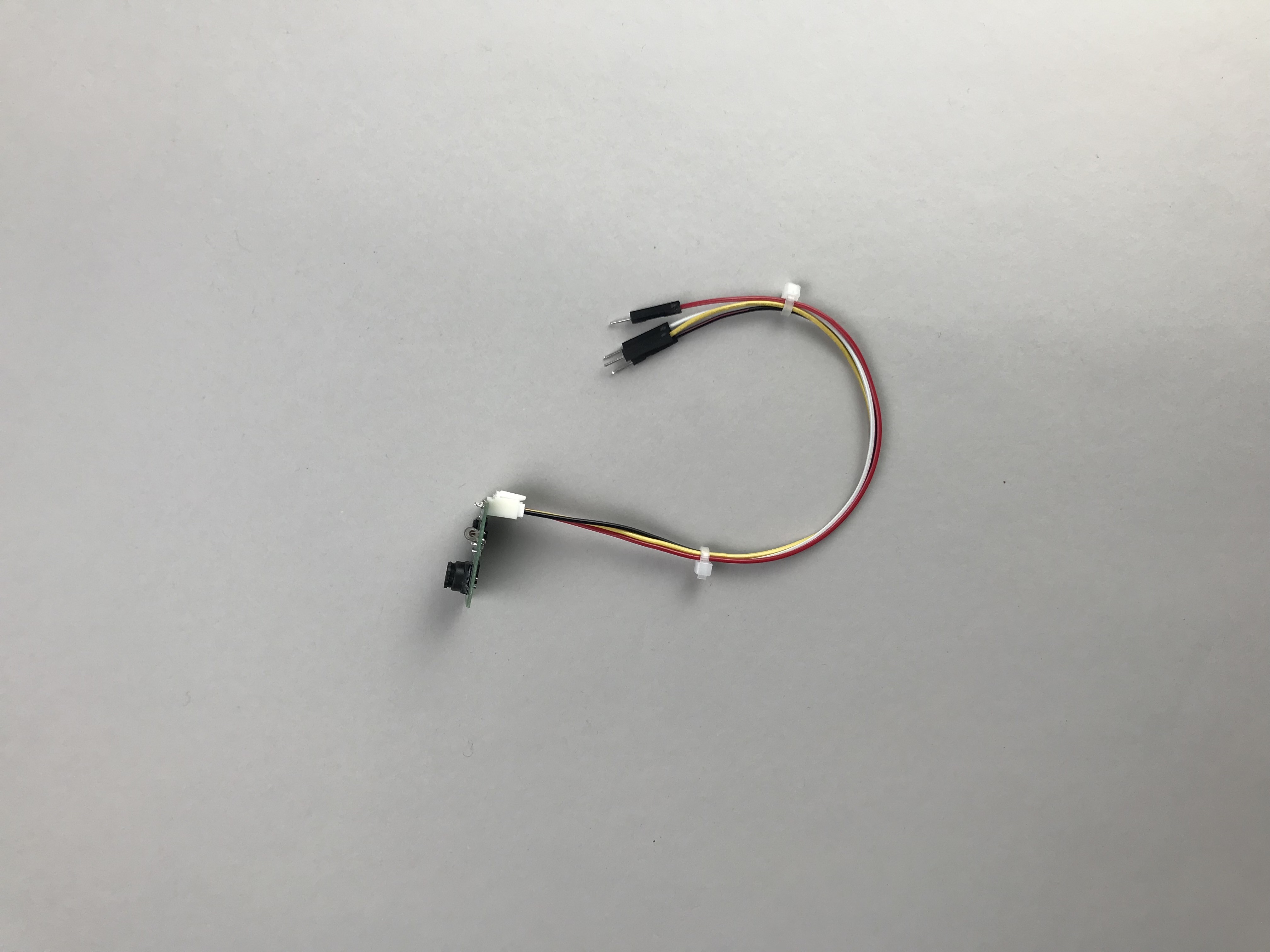

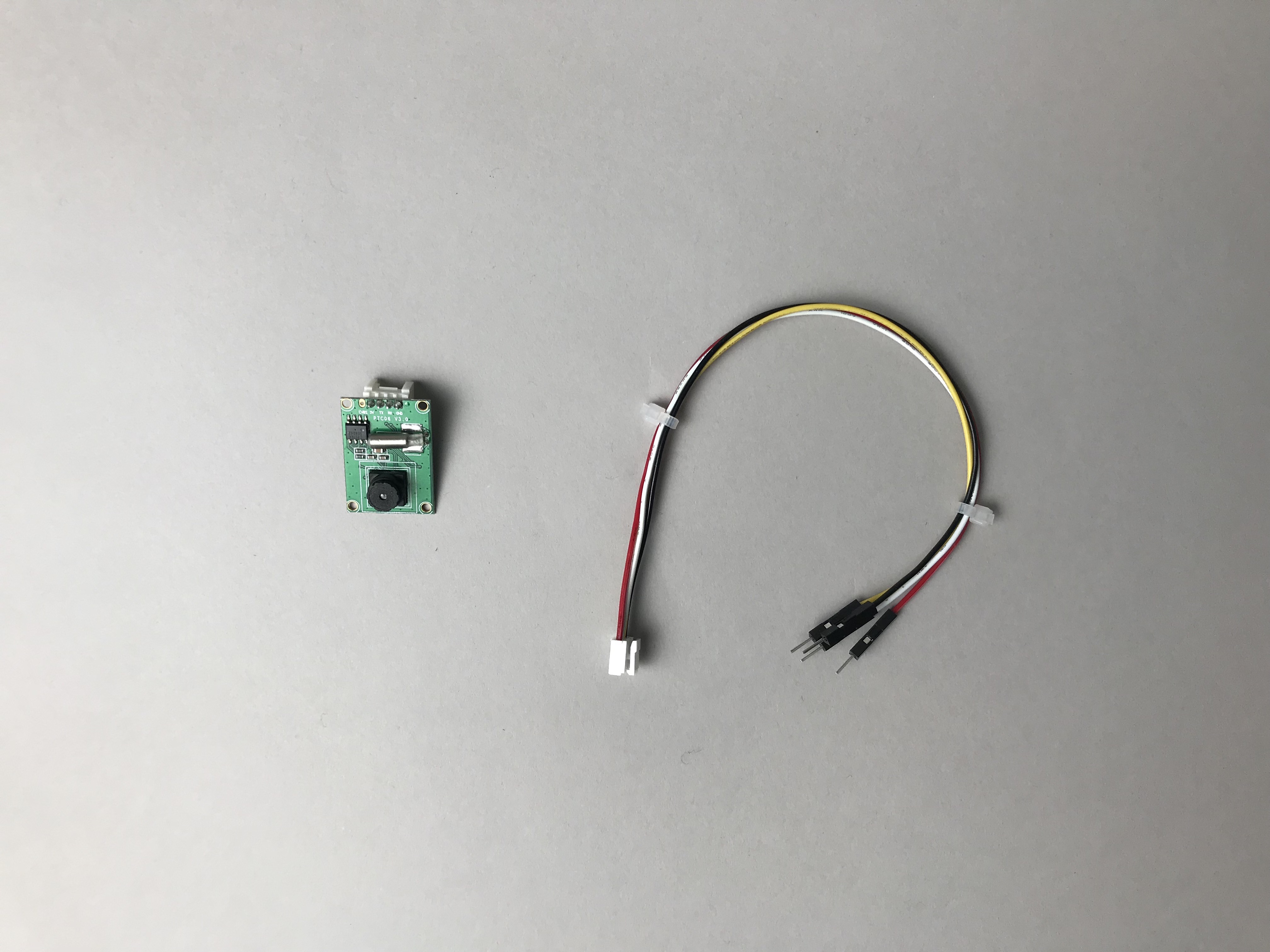

カメラモジュールとコネクタケーブルをつなぎます

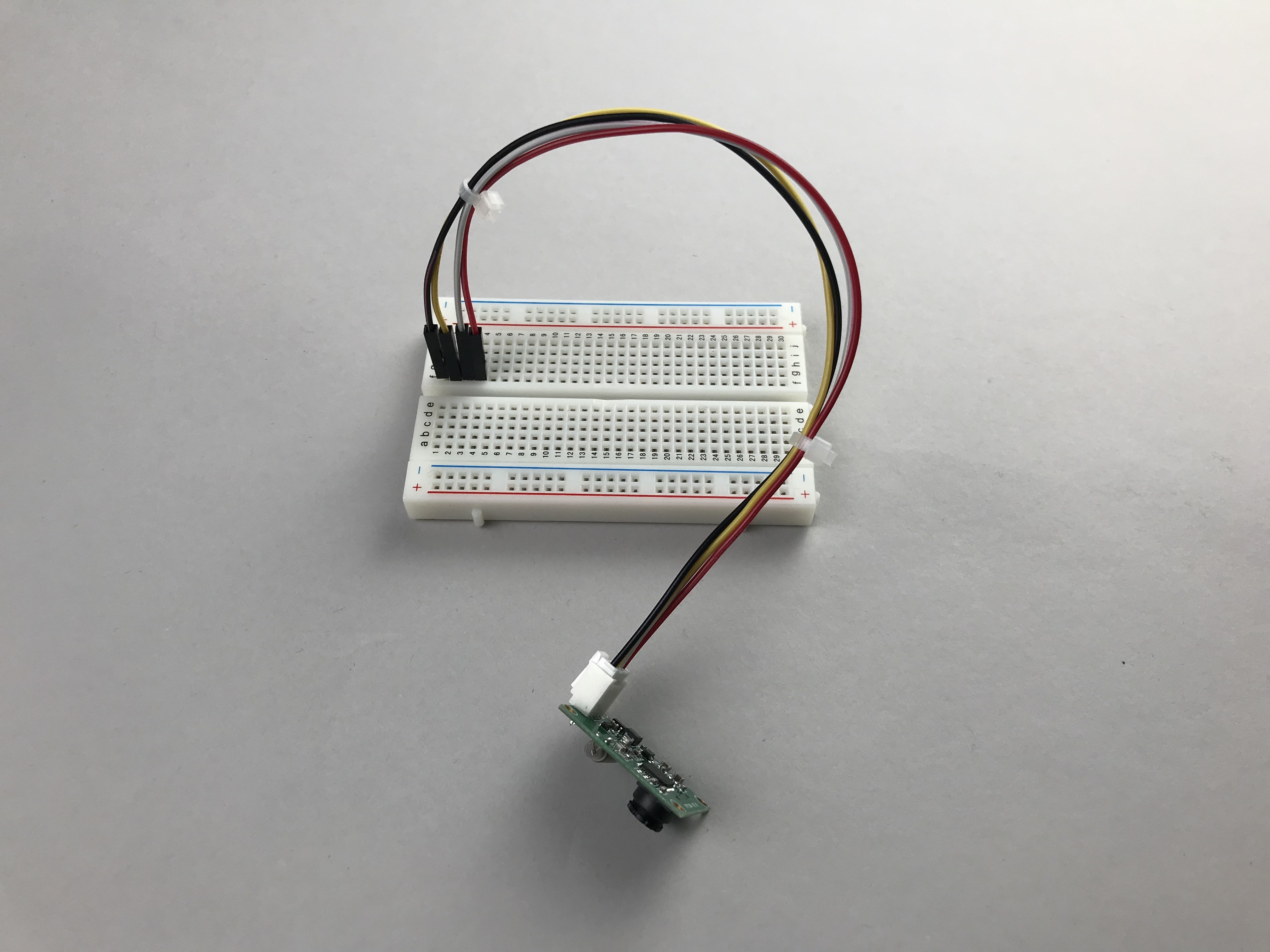

ブレッドボードに配線します。端から黒(GND)、黄色(RX)、白(TX)、赤(VCC)のように配線します。

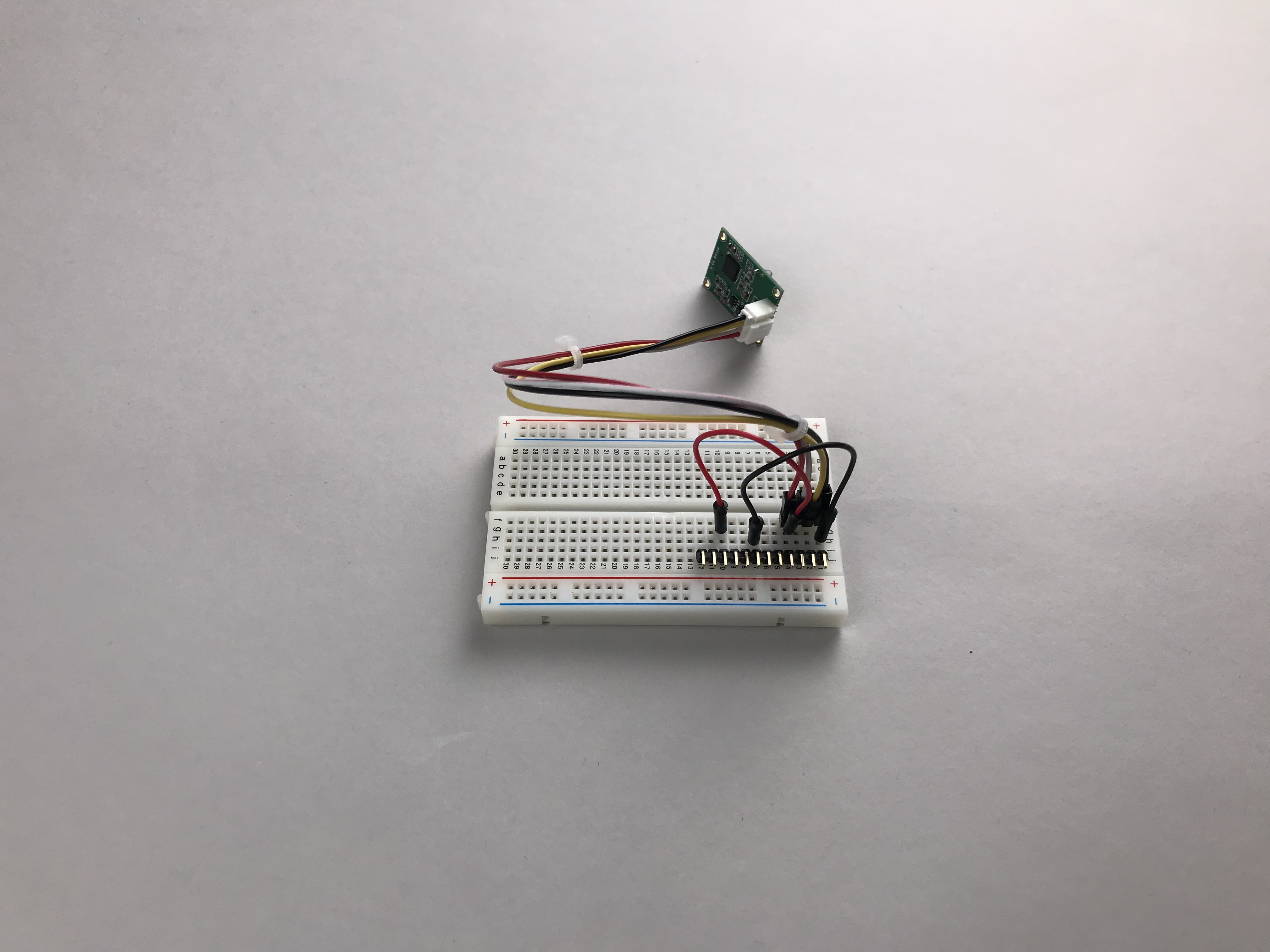

ピンヘッダとジャンパワイヤを配線します。ジャンパワイヤは上記配線図を見ながら正しい位置に配線してください。

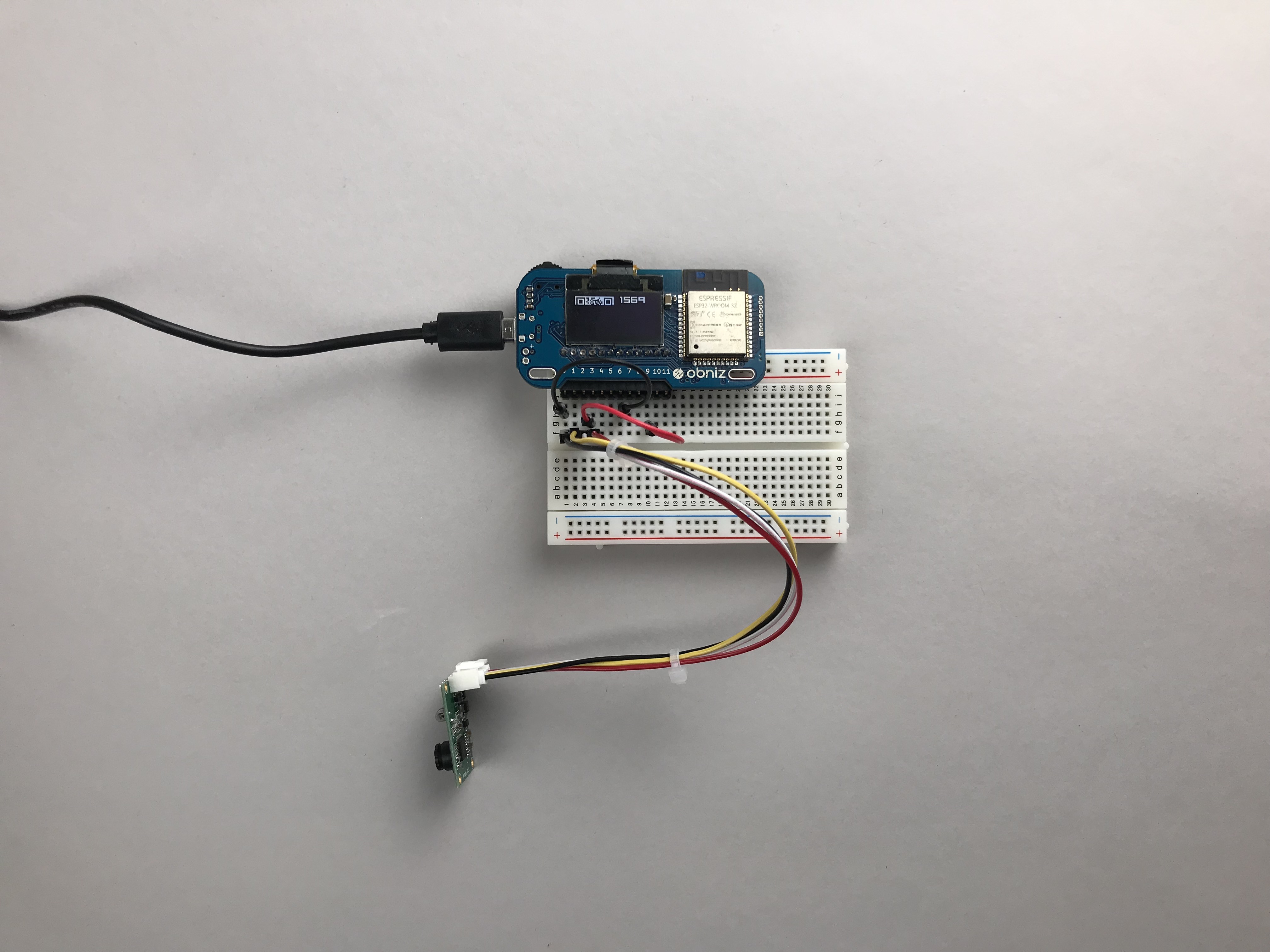

obnizを接続し、電源をいれれば完成です
